Notentwässerung eckig mit PYE-Flansch
HU1 mit gerader Grundplatte
HU2 mit 90° abgewinkelter Grundplatte
Notentwässerung, eckig
Aus Hart-Polyvinylchlorid (PVC) mit PYE-Flansch
Unser Werk in Schermbeck ist auf die Fertigung von Notentwässerung spezialisiert. Wir bieten eine breite Palette an Standardmaßen an. Sollten Sie für Ihr Bauvorhaben individuelle Abmessungen benötigen, sind wir gern bereit diese für Ihr Bauvorhaben anzufertigen.
Bei dem verwendeten Material handelt es sich um schlagzähes und witterungsstabilisiertes Spezial-PVC. Die Anschlussmanschette ist PYE PV-250 SS
Unsere Fertigungsmöglichkeiten sind äußerst flexibel:
Standardmaße:
300 x 100 x 300 mm
300 x 100 x 500 mm
400 x 100 x 500 mm
500 x 100 x 300 mm
500 x 100 x 500 mm
Technische Daten

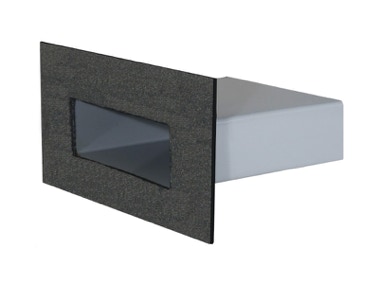

Notentwässerung, eckig Typ HU1 aus PVC mit PYE-Flansch
Die Notentwässerung HU1 verfügt über eine gerade Grundplatte und eine standardmäßige Anstauhöhe von 50 mm.
A
(mm)
B
(mm)
C
(mm)
D
(mm)
F
(mm)
G
(mm)
H
(mm)
300
100
300
192
480
392
480
300
100
500
192
480
392
480
400
100
500
192
500
492
600
500
100
300
192
500
592
700
500
100
500
192
500
592
700

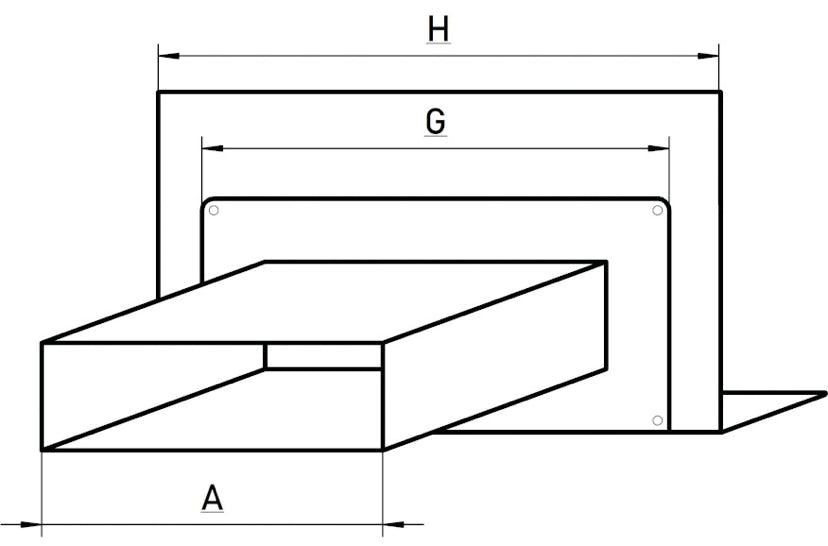

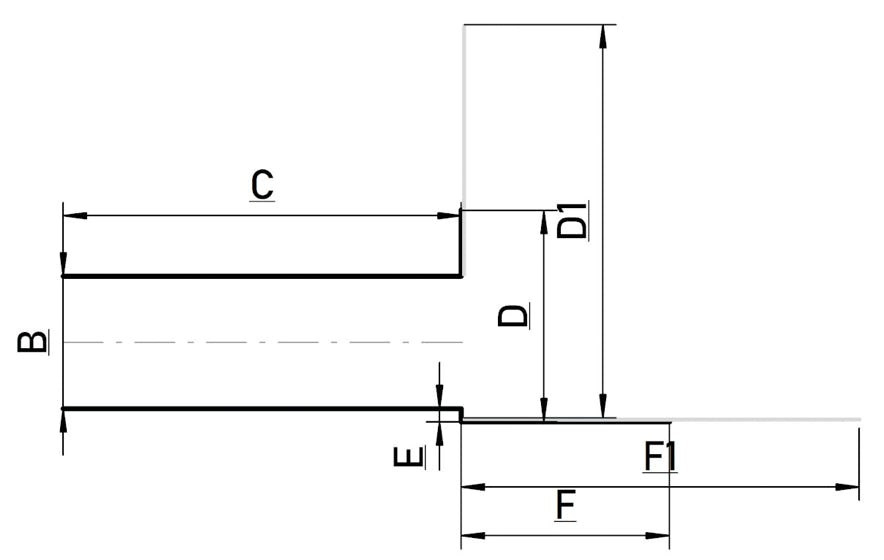

Notentwässerung, eckig Typ HU2 aus PVC mit PYE-Flansch
Die Notentwässerung HU2 verfügt über eine 90° abgewinkelte Grundplatte und hat eine Anstauhöhe von mind. 10 mm. Wir kanten die Notentwässerung nach Ihren Angaben präzise ab, damit Sie exakt zu Ihrem Bauvorhaben passt.
A
(mm)
B
(mm)
C
(mm)
D
(mm)
D1
(mm)
E
(mm)
F
(mm)
F1
(mm)
G
(mm)
H
(mm)
300
100
300
152
252
10
100
200
392
500
300
100
500
152
252
10
100
200
392
500
400
100
500
152
252
10
100
200
492
600
500
100
300
152
252
10
100
200
592
700
500
100
500
152
252
10
100
200
592
700
Weitere technische Daten und Informationen finden Sie hier.
Bitte beachten Sie fertigungsbedingte Maßtoleranzen von +/-10 mm.
Suchbegriffe: Notentässerung, Speier, Winkelablauf, Notablauf, Attikaablauf, Wasserspeier
