PVC-Flansch

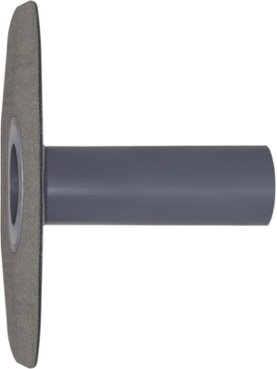

PYE-Flansch

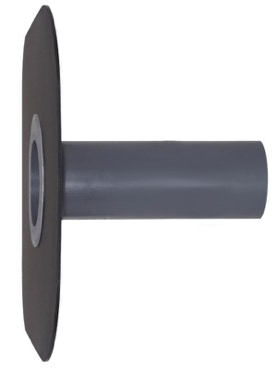

PE-Flansch

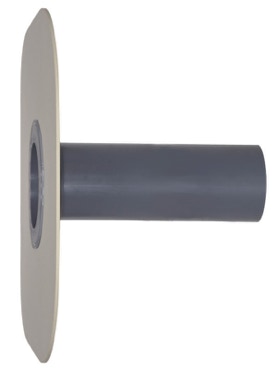

PP-Flansch
Folien-Flansch
Attika-Notentwässerung, rund
Bestellbare Flansche:
Bestellbare Größen:
DN 30 - DN 300
Die Bauweise kann sich ab DN 150 von den Abbildungen/Zeichnungen unterscheiden.
Rohrlängen individuell anpassbar
Technische Daten
Attika-Notentwässerung, rund mit Flansch aus PVC
Nennweite
D
(mm)
E
(mm)
F
(mm)
G
(mm)
DN 30
430
230
28
32
DN 50
430
322
45
50
DN 70
457
322
70
75
DN 100
455
372
105
110
DN 125
457
372
120
125
DN 150
458
400
155
160
DN 200
457
440
195
200
DN 250
458
490
245
250
DN 300
458
552
310
315
Attika- Notentwässerung, rund mit Flansch aus PYE
Nennweite
D
(mm)
E
(mm)
F
(mm)
G
(mm)
DN 50
430
480
45
50
DN 70
457
480
70
75
DN 100
455
480
105
110
DN 125
457
480
120
125
DN 150
458
480
155
160
DN 200
457
750
195
200
DN 250
458
750
245
250
DN 300
458
750
310
315
Flachdachablauf mit Flansch aus PE, PP und Folie
Nennweite
D
(mm)
E
(mm)
F
(mm)
G
(mm)
DN 50
430
320
45
50
DN 70
457
490
70
75
DN 100
455
490
105
110
DN 125
457
490
120
125
DN 150
458
490
155
160
DN 200
457
750
195
200
DN 250
458
750
245
250
DN 300
458
750
310
315
Weitere technische Daten und Informationen finden Sie hier.
Die hier abgebildeten Zeichnungen beziehen sich auf Baumuster in DN 100. Bauteile in anderen Größen (vor allem ab DN 150) können von den Zeichnungen abweichen. Bitte beachten Sie fertigungsbedingte Maßtoleranzen von +/-10 mm.
