PVC-Flansch

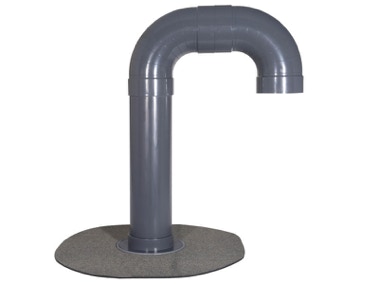

PYE-Flansch

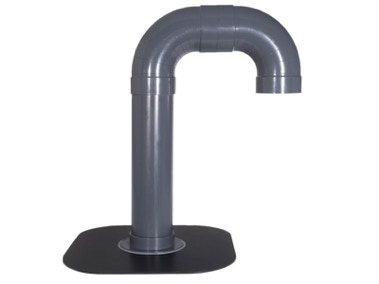

PE-Flansch

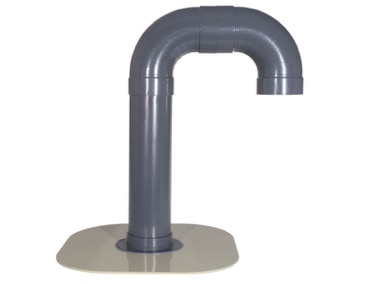

PP-Flansch

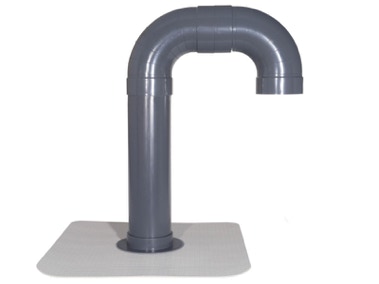

Folien-Flansch
Kabeldurchführung Typ HS1
Ohne Anschlussrohr unten
Bestellbare Flansche:
Bestellbare Größen:
DN 50, DN 70, DN 100, DN 150, DN 200
Die Bauweise kann sich ab DN 150 von den Abbildungen/Zeichnungen unterscheiden.
Rohrlängen individuell anpassbar
Technische Daten
Kabeldurchführung Typ HS1 mit Flansch aus PVC
Nennweite
A
(mm)
B
(mm)
C
(mm)
E
(mm)
F
(mm)
G
(mm)
DN 50
82
512
403
322
45
50
DN 70
112
580
422
322
70
75
DN 100
160
634
414
372
105
110
DN 150
227
712
415
400
155
160
DN 200
255
773
405
440
195
200
Kabeldurchführung Typ HS1 mit Flansch aus PYE
Nennweite
A
(mm)
B
(mm)
C
(mm)
E
(mm)
F
(mm)
G
(mm)
DN 50
82
512
403
480
45
50
DN 70
112
553
395
480
70
75
DN 100
160
609
389
480
105
110
DN 150
227
685
357
480
155
160
DN 200
255
715
348
750
195
200
Kabeldurchführung Typ HS1 mit Flansch aus PE, PP und Folie
Nennweite
A
(mm)
B
(mm)
C
(mm)
E
(mm)
F
(mm)
G
(mm)
DN 50
82
512
403
320
45
50
DN 70
112
553
395
490
70
75
DN 100
160
609
389
490
105
110
DN 150
227
685
357
490
155
160
DN 200
255
715
348
750
195
200
Weitere technische Daten und Informationen finden Sie hier.
Die hier abgebildeten Zeichnungen beziehen sich auf Baumuster in DN 100. Bauteile in anderen Größen (vor allem ab DN 150) können von den Zeichnungen abweichen. Bitte beachten Sie fertigungsbedingte Maßtoleranzen von +/-10 mm.
Suchbegriffe: Energiedurchführung, Solarschacht, Solardurchführung, ohne Anschlussrohr
Ausschreibungstexte
Huppers Kabeldurchführung Typ HS 1ohne Anschlussrohr unten DN 50 mit Flansch aus Hart-PVC
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 50
Artikel-Nr.: 1035005003
GTIN: 4262468982106
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1ohne Anschlussrohr unten DN 50 mit Flansch aus PYE
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus PYE-PV-250 S5.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 50
Artikel-Nr.: 1035005002
GTIN: 4262468982113
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1ohne Anschlussrohr unten DN 50 mit Flansch aus Hart-PE
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus
Hart-PE. Geeignet für TPO/FPO. Trägermaterial der Dachbahn beachten.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 50
Artikel-Nr.: 300000050141
GTIN: 4262468982083
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1ohne Anschlussrohr unten DN 50 mit Flansch aus Hart-PP
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus
Hart-PP. Geeignet für TPO/FPO. Trägermaterial der Dachbahn beachten.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 50
Artikel-Nr.: 300000050140
GTIN: 4262468982090
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1ohne Anschlussrohr unten DN 50 mit Flansch aus Folie
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus Folie.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 50
Artikel-Nr.: 300000050112
GTIN: 4262468982076
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1ohne Anschlussrohr unten DN 70 mit Flansch aus Hart-PVC
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 70
Artikel-Nr.: 1035007003
GTIN: 4262468982151
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1ohne Anschlussrohr unten DN 70 mit Flansch aus PYE
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus PYE-PV-250 S5.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 70
Artikel-Nr.: 1035007002
GTIN: 4262468982168
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1ohne Anschlussrohr unten DN 70 mit Flansch aus Hart-PE
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus
Hart-PE. Geeignet für TPO/FPO. Trägermaterial der Dachbahn beachten.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 70
Artikel-Nr.: 300000070143
GTIN: 4262468982137
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1ohne Anschlussrohr unten DN 70 mit Flansch aus Hart-PP
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus
Hart-PP. Geeignet für TPO/FPO. Trägermaterial der Dachbahn beachten.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 70
Artikel-Nr.: 300000070142
GTIN: 4262468982144
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1ohne Anschlussrohr unten DN 70 mit Flansch aus Folie
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus Folie.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 70
Artikel-Nr.: 1035007012
GTIN: 4262468982120
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten DN 100 mit Flansch aus Hart-PVC
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 100
Artikel-Nr.: 1035010003
GTIN: 4262468981956
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten DN 100 mit Flansch aus PYE
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus PYE-PV-250 S5.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 100
Artikel-Nr.: 1035010002
GTIN: 4262468981963
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten DN 100 mit Flansch aus Hart-PE
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus
Hart-PE. Geeignet für TPO/FPO. Trägermaterial der Dachbahn beachten.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 100
Artikel-Nr.: 300000100145
GTIN: 4262468981932
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten DN 100 mit Flansch aus Hart-PP
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus
Hart-PP. Geeignet für TPO/FPO. Trägermaterial der Dachbahn beachten.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 100
Artikel-Nr.: 300000100144
GTIN: 4262468981949
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten DN 100 mit Flansch aus Folie
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus Folie.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 100
Artikel-Nr.: 300000100112
GTIN: 4262468981925
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten DN 150 mit Flansch aus Hart-PVC
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 150
Artikel-Nr.: 1035010004
GTIN: 4262468982007
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten DN 150 mit Flansch aus PYE
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus PYE-PV-250 S5.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 150
Artikel-Nr.: 1035010012
GTIN: 4262468982014
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten DN 150 mit Flansch aus Hart-PE
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus
Hart-PE. Geeignet für TPO/FPO. Trägermaterial der Dachbahn beachten.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 150
Artikel-Nr.: 1035010016
GTIN: 4262468981987
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten DN 150 mit Flansch aus Hart-PP
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus Hart-PP. Geeignet für TPO/FPO. Trägermaterial der Dachbahn beachten.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 150
Artikel-Nr.: 1035010017
GTIN: 4262468981994
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten DN 150 mit Flansch aus Folie
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus Folie.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 150
Artikel-Nr.: 1035010018
GTIN: 4262468981970
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen
Huppers Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten DN 200 mit Flansch aus Hart-PVC
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 200
Artikel-Nr.: 1035010005
GTIN: 4262468982052
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten DN 200 mit Flansch aus PYE
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus PYE-PV-250 S5.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 200
Artikel-Nr.: 1035010013
GTIN: 4262468982069
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten DN 200 mit Flansch aus Hart-PE
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus
Hart-PE. Geeignet für TPO/FPO. Trägermaterial der Dachbahn beachten.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 200
Artikel-Nr.: 1035010015
GTIN: 4262468982038
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten DN 200 mit Flansch aus Hart-PP
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus
Hart-PP. Geeignet für TPO/FPO. Trägermaterial der Dachbahn beachten.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 200
Artikel-Nr.: 1035010014
GTIN: 4262468982045
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Huppers Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten DN 200 mit Flansch aus Folie
Flachdach-Kabeldurchführung Typ HS 1 ohne Anschlussrohr unten aus witterungsstabilem und schlagzähem PVC-U mit 180° Bogen. Geeignet für die Durchführung von Solarzu- und -ableitungen, Elektroleitungen, Energiedurchführung und andere Kabeln durch das Flachdach. Anschlussmanschette aus Folie.
Rohrlänge oben 400 mm (Rohrlänge von bis zu 1200 mm möglich)
Nennweite: DN 200
Artikel-Nr.: 1035010011
GTIN: 4262468982021
Hersteller: Udo Huppers GmbH
Brandschutzklasse/Baustoffklasse B2
liefern, fachgerecht einbauen, im Untergrund befestigen und an die Dachabdichtung anschließen.
Dachabdichtung anschließen.
Gelisteter Lieferant
bei allen großen Einkaufskooperationen
Diese Website verwendet Cookies. Bitte lesen Sie unsere Datenschutzerklärung für Details.
Verweigern
OK
