Attika-Ablauf 90° XL mit langem Rohr

Technische Daten

Attika-Ablauf 90° XL mit Flansch aus PVC

Zeichnung Udo Huppers GmbH Attika-Ablauf 90° XL mit PVC- Flansch

Nennweite

(mm)

DN 30

730

DN 50

135

130

730

DN 70

123

118

757

DN 100

130

125

755

105

110

DN 125

123

118

757

120

125

DN 150

120

115

758

155

160

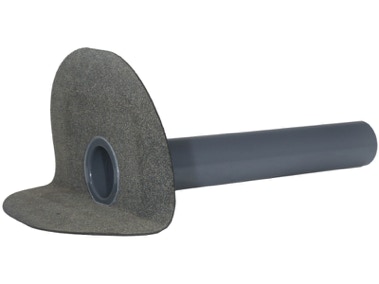

Attika-Ablauf 90° XL mit Flansch aus PYE

Zeichnung Udo Huppers GmbH Attika-Ablauf 90° XL mit PYE- Flansch

Nennweite

(mm)

DN 30

223

213

692

DN 50

215

205

692

DN 70

205

195

692

DN 100

190

180

692

105

110

DN 125

180

170

692

120

125

DN 150

155

145

692

155

160

Weitere technische Daten und Informationen finden Sie hier.

Die hier abgebildeten Zeichnungen beziehen sich auf Baumuster in DN 100. Bauteile in anderen Größen (vor allem ab DN 150) können von den Zeichnungen abweichen. Bitte beachten Sie fertigungsbedingte Maßtoleranzen von +/-10 mm.

Suchbegriffe: Gully, Gulli, Abläufe, Winkelabläufe, Flächenentwässerung

Huppers Attika-Ablauf 90° XL mit extralangem Rohr DN 50 mit Flansch aus Hart-PVC

Attika-Ablauf/ Winkelablauf 90° mit extralangem Rohr aus witterungsstabilem und schlagzähem PVC-U mit Anstaukante zur Entwässerung der flachen/flachgeneigten Dachfläche durch die Attika.

Rohrlänge 700 mm (Rohrlänge von bis zu 1200 mm möglich)

Nennweite: DN 50

Artikel-Nr.: 1006005013

GTIN: 4262468981857

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung einbauen, in der Attika befestigen und an die Dachabdichtung anschließen.

Huppers Attika-Ablauf 90° XL mit extralangem Rohr DN 50 mit Flansch aus Bitumen-PYE

Attika-Ablauf/ Winkelablauf 90° mit extralangem Rohr aus witterungsstabilem und schlagzähem PVC-U mit Anstaukante zur Entwässerung der flachen/flachgeneigten Dachfläche durch die Attika. Anschlussmanschette aus PYE-PV-250 S5.

Rohrlänge 700 mm (Rohrlänge von bis zu 1200 mm möglich)

Nennweite: DN 50

Artikel-Nr.: 1006005011

GTIN: 4262468981840

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung einbauen, in der Attika befestigen und an die Dachabdichtung anschließen. Abdichtung erfolgt zwischen der 1 & 2 Abdichtungslage.

Huppers Attika-Ablauf 90° XL mit extralangem Rohr DN 70 mit Flansch aus Hart-PVC

Attika-Ablauf/ Winkelablauf 90° mit extralangem Rohr aus witterungsstabilem und schlagzähem PVC-U mit Anstaukante zur Entwässerung der flachen/flachgeneigten Dachfläche durch die Attika.

Rohrlänge 700 mm (Rohrlänge von bis zu 1200 mm möglich)

Nennweite: DN 70

Artikel-Nr.: 1006007013

GTIN: 4262468981833

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung einbauen, in der Attika befestigen und an die Dachabdichtung anschließen.

Huppers Attika-Ablauf 90° XL mit extralangem Rohr DN 70 mit Flansch aus Bitumen-PYE

Attika-Ablauf/ Winkelablauf 90° mit extralangem Rohr aus witterungsstabilem und schlagzähem PVC-U mit Anstaukante zur Entwässerung.

der flachen/flachgeneigten Dachfläche durch die Attika. Anschlussmanschette aus PYE-PV-250 S5.

Rohrlänge 700 mm (Rohrlänge von bis zu 1200 mm möglich)

Nennweite: DN 70

Artikel-Nr.: 1006007011

GTIN: 4262468981826

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung einbauen, in der Attika befestigen und an die Dachabdichtung anschließen. Abdichtung erfolgt zwischen der 1 & 2 Abdichtungslage.

Huppers Attika-Ablauf 90° XL mit extralangem Rohr DN 100 mit Flansch aus Hart-PVC

Attika-Ablauf/ Winkelablauf 90° mit extralangem Rohr aus witterungsstabilem und schlagzähem PVC-U mit Anstaukante zur Entwässerung der flachen/flachgeneigten Dachfläche durch die Attika.

Rohrlänge 700 mm (Rohrlänge von bis zu 1200 mm möglich)

Nennweite: DN 100

Artikel-Nr.: 1006010013

GTIN: 4262468981819

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung einbauen, in der Attika befestigen und an die Dachabdichtung anschließen.

Huppers Attika-Ablauf 90° XL mit extralangem Rohr DN 100 mit Flansch aus Bitumen-PYE

Rohrlänge 700 mm (Rohrlänge von bis zu 1200 mm möglich)

Nennweite: DN 100

Artikel-Nr.: 1006010011

GTIN: 4262468981802

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung einbauen, in der Attika befestigen und an die Dachabdichtung anschließen. Abdichtung erfolgt zwischen der 1 & 2 Abdichtungslage.

Huppers Attika-Ablauf 90° XL mit extralangem Rohr DN 125 mit Flansch aus Hart-PVC

Attika-Ablauf/ Winkelablauf 90° mit extralangem Rohr aus witterungsstabilem und schlagzähem PVC-U mit Anstaukante zur Entwässerung der flachen/flachgeneigten Dachfläche durch die Attika.

Rohrlänge 700 mm (Rohrlänge von bis zu 1200 mm möglich)

Nennweite: DN 125

Artikel-Nr.: 1006012513

GTIN: 4262468981871

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung einbauen, in der Attika befestigen und an die Dachabdichtung anschließen.

Huppers Attika-Ablauf 90° XL mit extralangem Rohr DN 125 mit Flansch aus Bitumen-PYE

Rohrlänge 700 mm (Rohrlänge von bis zu 1200 mm möglich.)

Nennweite: DN 125

Artikel-Nr.: 1006012511

GTIN: 4262468981864

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung einbauen, in der Attika befestigen und an die Dachabdichtung anschließen. Abdichtung erfolgt zwischen der 1 & 2 Abdichtungslage.

Huppers Attika-Ablauf 90° XL mit extralangem Rohr DN 150 mit Flansch aus Hart-PVC

Attika-Ablauf/ Winkelablauf 90° mit extralangem Rohr aus witterungsstabilem und schlagzähem PVC-U mit

Anstaukante zur Entwässerung der flachen/flachgeneigten Dachfläche durch die Attika.

Rohrlänge 700 mm (Rohrlänge von bis zu 1200 mm möglich)

Nennweite: DN 150

Artikel-Nr.: 1006015013

GTIN: 4262468981895

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung einbauen, in der Attika befestigen und an die Dachabdichtung anschließen.

Huppers Attika-Ablauf 90° XL mit extralangem Rohr DN 150 mit Flansch aus Bitumen-PYE

Attika-Ablauf/ Winkelablauf 90° mit extralangem Rohr aus witterungsstabilem und schlagzähem PVC-U mit

Anstaukante zur Entwässerung der flachen/flachgeneigten Dachfläche durch die Attika. Anschlussmanschette aus PYE-PV-250 S5.

Rohrlänge 700 mm (Rohrlänge von bis zu 1200 mm möglich)

Nennweite: DN 150

Artikel-Nr.: 1006015011

GTIN: 4262468981888

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung einbauen, in der Attika befestigen und an die Dachabdichtung anschließen. Abdichtung erfolgt zwischen der 1 & 2 Abdichtungslage.
