Attika-Ablauf 90° - Winkelablauf

Technische Daten

Attika-Ablauf 90° mit Flansch aus PVC

Zeichnung Udo Huppers GmbH Attika-Ablauf 90° mit PVC- Flansch

Nennweite

(mm)

DN 30

430

DN 50

135

130

430

DN 70

123

118

457

DN 100

130

125

455

105

110

DN 125

123

118

457

120

125

DN 150

120

115

458

155

160

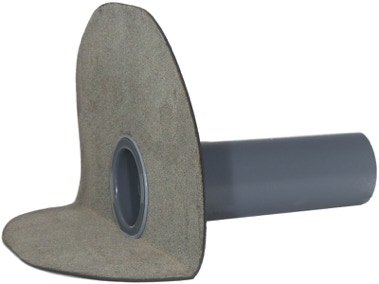

Attika-Ablauf 90° mit Flansch aus PYE

Zeichnung Udo Huppers GmbH Attika-Ablauf 90° mit PYE- Flansch

Nennweite

(mm)

DN 30

223

213

392

DN 50

215

205

392

DN 70

205

195

392

DN 100

190

180

392

105

110

DN 125

180

170

392

120

125

DN 150

155

145

392

155

160

Weitere technische Daten und Informationen finden Sie hier.

Die hier abgebildeten Zeichnungen beziehen sich auf Baumuster in DN 100. Bauteile in anderen Größen (vor allem ab DN 150) können von den Zeichnungen abweichen. Bitte beachten Sie fertigungsbedingte Maßtoleranzen von +/-10 mm.

Suchbegriffe: Gully, Gulli, Abläufe, Winkelabläufe, Flächenentwässerung

Huppers Attika-Ablauf 90° DN 50

mit Flansch aus Hart-PVC

Attika-Ablauf/ Winkelablauf 90° aus witterungsstabilem und schlagzähen PVC-U mit Anstaukante zur Entwässerung der flachen/flachgeneigten

Dachfläche durch die Attika.

Rohrlänge 400 mm (Rohrlänge von bis zu 1200 mm möglich.)

Nennweite: DN 50

Artikel-Nr.: 1006005003

GTIN: 4262468981734

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung einbauen, in der Attika befestigen und an die Dachabdichtung anschließen.

Huppers Attika-Ablauf 90° DN 50

mit Flansch aus Bitumen-PYE

Attika-Ablauf/ Winkelablauf 90° aus witterungsstabilem und schlagzähen PVC-U mit Anstaukante zur Entwässerung der flachen/flachgeneigten

Dachfläche durch die Attika.

Anschlussmanschette aus PYE-PV-250 S5.

Rohrlänge 400 mm (Rohrlänge von bis zu 1200 mm möglich.)

Nennweite: DN 50

Artikel-Nr.: 1006005001

GTIN: 4262468981727

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung einbauen, in der Attika befestigen und an die Dachabdichtung anschließen. Anschluss erfolgt zwischen der 1 & 2 Abdichtungslage.

Huppers Attika-Ablauf 90° DN 70

mit Flansch aus Hart-PVC

Attika-Ablauf/ Winkelablauf 90° aus witterungsstabilem und schlagzähen PVC-U mit Anstaukante zur Entwässerung der flachen/flachgeneigten

Dachfläche durch die Attika.

Rohrlänge 400 mm (Rohrlänge von bis zu 1200 mm möglich.)

Nennweite: DN 70

Artikel-Nr.: 1006007003

GTIN: 4262468981710

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung einbauen, in der Attika befestigen und an die Dachabdichtung anschließen.

Huppers Attika-Ablauf 90° DN 70

mit Flansch aus Bitumen-PYE

Attika-Ablauf/ Winkelablauf 90° aus witterungsstabilem und schlagzähen PVC-U mit Anstaukante zur Entwässerung der flachen/flachgeneigten

Dachfläche durch die Attika.

Anschlussmanschette aus PYE-PV-250 S5.

Rohrlänge 400 mm (Rohrlänge von bis zu 1200 mm möglich.)

Nennweite: DN 70

Artikel-Nr.: 1006007001

GTIN: 4262468981703

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung einbauen, in der Attika befestigen und an die Dachabdichtung anschließen. Anschluss erfolgt zwischen der 1 & 2 Abdichtungslage.

Huppers Attika-Ablauf 90 DN 100

mit Flansch aus Hart-PVC

Attika-Ablauf/ Winkelablauf 90° aus witterungsstabilem und schlagzähen PVC-U mit Anstaukante zur Entwässerung der flachen/flachgeneigten

Dachfläche durch die Attika.

Rohrlänge 400 mm (Rohrlänge von bis zu 1200 mm möglich.)

Nennweite: DN 100

Artikel-Nr.: 1006010003

GTIN: 4262468981697

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung

einbauen, in der Attika befestigen
und an die Dachabdichtung anschließen.

Huppers Attika-Ablauf 90° DN 100

mit Flansch aus Bitumen-PYE

Attika-Ablauf/ Winkelablauf 90° aus witterungsstabilem und schlagzähen PVC-U mit Anstaukante zur Entwässerung der flachen/flachgeneigten

Dachfläche durch die Attika.

Anschlussmanschette aus PYE-PV-250 S5.

Rohrlänge 400 mm (Rohrlänge von bis zu 1200 mm möglich.)

Nennweite: DN 100

Artikel-Nr.: 1006010001

GTIN: 4262468981680

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung einbauen, in der Attika befestigen und an die Dachabdichtung anschließen. Anschluss erfolgt zwischen der 1 & 2 Abdichtungslage.

Huppers Attika-Ablauf 90° DN 125

mit Flansch aus Hart-PVC

Attika-Ablauf/ Winkelablauf 90° aus witterungsstabilem und schlagzähen PVC-U mit Anstaukante zur Entwässerung der flachen/flachgeneigten

Dachfläche durch die Attika.

Rohrlänge 400 mm (Rohrlänge von bis zu 1200 mm möglich.)

Nennweite: DN 125

Artikel-Nr.: 1006012503

GTIN: 4262468981758

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung einbauen, in der Attika befestigen und an die Dachabdichtung anschließen.

Huppers Attika-Ablauf 90° DN 125

mit Flansch aus Bitumen-PYE

Attika-Ablauf/ Winkelablauf 90° aus witterungsstabilem und schlagzähen PVC-U mit Anstaukante zur Entwässerung der flachen/flachgeneigten

Dachfläche durch die Attika.

Anschlussmanschette aus PYE-PV-250 S5.

Rohrlänge 400 mm (Rohrlänge von bis zu 1200 mm möglich.)

Nennweite: DN 125

Artikel-Nr.: 1006012501

GTIN: 4262468981741

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung

einbauen, in der Attika befestigen
und an die Dachabdichtung

anschließen. Anschluss erfolgt zwischen der 1 & 2 Abdichtungslage.

Huppers Attika-Ablauf 90° DN 150

mit Flansch aus Hart-PVC

Attika-Ablauf/ Winkelablauf 90° aus witterungsstabilem und schlagzähen PVC-U mit Anstaukante zur Entwässerung der flachen/flachgeneigten

Dachfläche durch die Attika.

Rohrlänge 400 mm (Rohrlänge von bis zu 1200 mm möglich.)

Nennweite: DN 150

Artikel-Nr.: 1006015003

GTIN: 4262468981772

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung einbauen, in der Attika befestigen und an die Dachabdichtung anschließen.

Huppers Attika-Ablauf 90 DN 150

mit Flansch aus Bitumen-PYE

Attika-Ablauf/ Winkelablauf 90° aus witterungsstabilem und schlagzähen PVC-U mit Anstaukante zur Entwässerung der flachen/flachgeneigten

Dachfläche durch die Attika.

Anschlussmanschette aus PYE-PV-250 S5.

Rohrlänge 400 mm (Rohrlänge von bis zu 1200 mm möglich.)

Nennweite: DN 150

Artikel-Nr.: 1006015001

GTIN: 4262468981765

Hersteller: Udo Huppers GmbH

Brandschutzklasse/Baustoffklasse B2

liefern, fachgerecht in Öffnung einbauen, in der Attika befestigen und an die Dachabdichtung anschließen. Anschluss erfolgt zwischen der 1 & 2 Abdichtungslage.
